Пресс-подборщик ПРФ-180: технические характеристики

Пресс подборщик ПРФ 180

Для того чтобы существенно упростить процесс заготовки кормов в условиях крупных фермерских хозяйств, используется пресс-подборщик ПРФ 180. Он представляет собой мощное и эффективное устройство, позволяющее значительно увеличить производительность труда, автоматизировать сбор соломы и сена.

Производитель пресса

Одной из характерных особенностей, которыми подобное оборудование выгодно отличается от большинства аналогов, представляются превосходные технические характеристики. Пресс подборщик ПРФ 180 появился на отечественном рынке в начале 90-х годов, получил повсеместное распространение в сельскохозяйственной сфере.

Основным производителем подобного рода устройства является завод Агромаш, расположенный в Бобруйске. Изначально он специализировался на изготовлении разбрасывателей удобрений и прочих видов сельхозтехники, однако в дальнейшем существенно расширил ассортимент выпускаемых устройств.

За время существования предприятия было выпущено сразу несколько модификаций прессов-подборщиков данной серии, что позволяет подобрать подходящее оборудование с учетом предполагаемых объемов работ.

Назначение ПРФ 180

Прежде чем ознакомиться с техническими характеристиками устройства, необходимо изучить его назначение и принцип работы. Пресс 180 ПРФ используется для механизации уборки сена и соломы, которые нередко используются в качестве кормовой базы для домашнего скота.

Использование пресса позволяет упростить процедуру, практически полностью исключить необходимость ручного труда. ПРФ может использоваться с техникой 1,4-2 класса, конструкция которой предполагает наличие вала отбора мощности.

Важной особенностью изделия является высокое качество сбора сырья, а также правильное формирование рулонов, что позволяет ускорить их сушку, избежать повышенной влажности.

Принцип действия

Изделие представляет собой закрытый прицеп, который при движении за тракторной техникой осуществляет сбор сена, соломы с помощью соответствующих рабочих элементов. Затем из собранного сырья в прессовочной камере формируются рулоны, которые надежно фиксируются с помощью жгута.

Вес каждого рулона может варьироваться от 400 до 700 кг, зависит от используемой модификации оборудования. Каждый сформированный рулон имеет рыхлую сердцевину, которая способствует лучшей циркуляции воздуха, что особенно важно для сушки и длительного хранения.

Устройство

Рулонный пресс данной модификации представляет собой простой и надежный агрегат, позволяющий сделать процесс сбора сена гораздо эффективнее. Характерной особенностью изделия является продуманная конструкция, отличающаяся длительным сроком службы, простотой в эксплуатации.

Изучая устройство пресса, целесообразно выделить следующие элементы:

  • лобовая часть, где расположены узлы, используемые для соединения с трактором, приводной вал, ящики для инструмента и шпагата;
  • рама, используемая для монтажа рабочей камеры;
  • рабочий орган — подборщик, напоминающий грабли, отвечающий за сбор сырья;
  • камера, где сено прессуется до нужного состояния;
  • транспортер, используемый для закручивания сырья в рулон;
  • аппарат для стяжки рулонов шпагатом.

Необходимо отметить, что помимо основных элементов, конструкция изделия предусматривает наличие других комплектующих, например, звукового индикатора, сообщающего об успешном достижении формируемым рулоном нужной плотности. Также следует упомянуть наличие гидросистемы, включающей 2 цилиндра.

Технические характеристики модели

Высокий спрос на подобного рода устройства обусловлен превосходными техническими характеристиками. Прежде чем начать сбор сырья с применением устройства данной модификации, необходимо ознакомиться с ними подробнее:

  • габариты (ДхШхВ) — 4,1х2,5х2,8 м;
  • захват — 1,65;
  • габариты формируемых рулонов — 1,5х1,8;
  • вес рулонов — 300 — 700 кг, в зависимости от желаемой плотности и типа сырья;
  • масса — 2,4 тонны.

Подобные параметры позволяют значительно облегчить процедуру сбора соломы и сена, что сделало пресс-подборщик крайне популярным среди владельцев средних и крупных фермерских хозяйств. Необходимо отметить, что цена ПРФ 180 значительно ниже, чем у зарубежных аналогов, что позволяет существенно сэкономить на приобретаемом оборудовании.

Если планируется использовать пресс длительное время, целесообразно отдать предпочтение новым моделям, стоимость которых варьируется от 400 до 800 т.р. При желании можно сократить затраты, купив поддержанный агрегат, цена на который не превышает 320 т.р. и зависит от состояния техники.

Читать еще:  Пресс-подборщик тюковый Sipma Z 224 (Cипма)

Важно упомянуть, что официальные представительства завода, выпускающего подобную продукцию, есть во всех регионах РФ, что позволяет без труда приобрести необходимые запчасти.

Регулировка и обслуживание

Если ознакомиться с инструкцией, поставляемой вместе с агрегатом, можно сделать вывод о том, что для корректной эксплуатации изделия, а также его длительного срока службы, необходимо своевременно выполнять регулировку и настройку пресса. Она предполагает выполнение следующих действий:

  1. Установить муфту привода на крутящий момент 400+20Нм, а подборщика — на 3000 Нм.
  2. Отрегулировать приводную муфту пресса убедившись, что расстояние между зубьями закрытой камеры 1,2-1,4 см, а открытой — 0,5-0,6 см.
  3. Убедиться в нормальной работе подборщика, а также в достаточном натяжении цепи.
  4. Отрегулировать подшипники, механизм пресса.

Существует сразу несколько характерных проблем, с которыми приходится сталкиваться владельцам устройств этого типа. Нередко при работе шпилька маховика срезается, что можно устранить путем заточки рабочих ножей либо их полной заменой. В тех случаях, когда муфту заело, может потребоваться выполнить предварительную обкатку на протяжении 10-15 минут.

Распространенной проблемой является невозможность захвата шпагата при формировании рулона. В подобном случае настоятельно рекомендуется убедиться в корректной работе зажимов, а также их правильной регулировке. Если устройство не функционирует должным образом, а шпагат не подается, проблема может крыться в поломке электродвигателя, который потребуется отремонтировать, либо заменить.

Заключение

Пресс подборщик представляется эффективным устройством, позволяющим облегчить сбор сена и соломы. С его помощью можно автоматизировать процесс, свести к минимуму ручной труд, что делает его оптимальным решением для средних и крупных фермерских хозяйств. Изделие отличается высокой надежностью, а также доступной ценой.

Обзор пресс подборщика рулонного ПРФ 180: регулировка, принцип работы

Пресс-подборщик ПРФ-180 является экономичным и прогрессивным решением с высокими показателями производства для сбора сена и соломы.

Пресс-подборщик ПРФ-180 является экономичным и прогрессивным решением с высокими показателями производства для сбора сена и соломы.
Отзывы владельцев такой сельхозмашины только положительные. Работа с ПРФ-180 максимально ускоряет процесс выполнения поставленных задач. За счет автоматизации сельскохозяйственных работ с помощью этого агрегата повышается продуктивность, минимизируется физический труд, понижаются производственные затраты. Производительность его в сравнении с другими моделями достаточно высока: за 1 час работы механизма можно накрутить до 30 рулонов прессованного материала.

Содержание

1. Принцип работы

2. Устройство механизма

3. Технические характеристики

Принцип работы

Подборщик рулонный ПРФ предназначается для сбора соломы, сена, посевных, естественных культур на территориях равнин, полей, лугов и прессования сухих растений в цилиндрические рулоны. Он часто используется при заготовлении кормов в фермерских и скотоводческих хозяйствах.

Устройство изготовлено белорусской компанией ОАО «Бобруйскагромаш», которая занимается производством сельхозтехники уже более 40 лет.

В зависимости от размеров цилиндрической кипы и комплектации выпускают 2 вида этой модели:

  • ПРФ-180 — механизм с диаметром рулона 180 см, длиной — 150 см;
  • ПРФ-180А — механизм с диаметром рулона 180 см, длиной — 150 см и добавлением системы автоматического контроля (САК).

Техника ПРФ-180 присоединяется к тракторам тягового класса 1,4 и 2,0, имеющим вал отбора мощности (ВОМ), гидросистему и электрическое оборудование, также есть младший брат ПРФ 145.

Описание рабочего процесса.

Пружинные зубья машины подхватывают валик из соломы, подают его в прессовальную камеру. Нижние вальцы транспортера закручивают сухую траву в кипу, прижимы уплотняют ее, прессуют до заданной плотности. Шпагат последовательно поступает в камеру. Обматывающий аппарат производит автоматическую обвязку рулона шпагатом или проволокой, которая после остановки агрегата обрезается. С помощью гидроцилиндров происходит открытие камеры, рулон опускается на землю. Как только камера закрывается, цикл повторяется.

Для получения качественной заготовки прессованного сена влажность его должна составлять 20 %. С целью минимизации потерь прессуемого материала рекомендуется формировать рулоны утром или вечером. Особенно это касается уборки бобовых культур и заготовления мелкой пересушенной соломы. Для эффективной работы пресс-подборщика ширина валка должна быть не более 1,4 м.

Читать еще:  ГАЗ-33081: 330811 Вепрь, Садко, Егерь, Тайга, технические характеристики, БКМ-317, цена, новый, отзывы владельцев, как переоборудовать борт под ассенизатор, грузоподъемность, расход топлива на 100 км, заправочные емкости

Устройство механизма

Данный транспортер — это усовершенствованный пресс-подборщик ПРФ-750. Отличительными его особенностями являются:

  • изменения в предохранительной, главной муфте, лобовине;
  • замена на опорные колеса опорных лыж;
  • использование шины 10,00-16 Бел ПТ-5.

Материалы на ПРФ соответствуют всем нормам, стандартам и требованиям. Качественное изготовление запчастей на пресс-подборщик ПРФ-180 способствует тому, что все детали имеют высокую прочность, износостойкость и долговечность в использовании. Особенностью этого устройства является то, что оно очень простое, но при этом надежное. Из этого следует сокращение потерь заготавливаемых кормов, затрат на ремонт, замены запчастей, деталей и бесперебойный процесс работы.

Основными элементами агрегата считаются такие части конструкции:

  • лобовина;
  • подборщик;
  • прессовальная камера;
  • основание камеры;
  • аппарат обматывающий;
  • гидравлическая система;
  • электрическое оборудование.

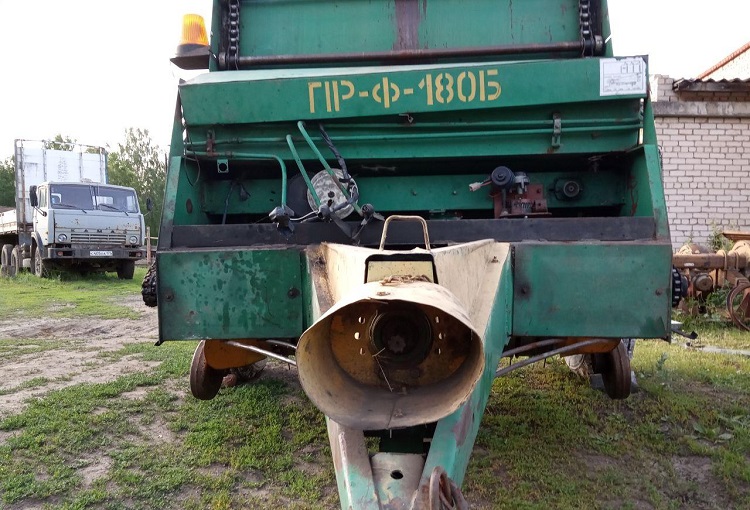

Лобовина является самой главной частью агрегата. Внутри нее расположен привод, который состоит из ВОМ, предохранительной и кулачковой муфт, конического редуктора, приводных валов, вальцев. Спереди находится петля для сцепления с трактором. К лобовине прикреплен короб для шпагата, обматывающий аппарат.

Подборщик предназначается для подбора прессуемого материала и подвода его в специальную камеру. На приводном валу подборщика ПРФ установлена предохранительная муфта, которая ограничивает крутящий момент, передаваемый на агрегат.

Гидравлические цилиндры обеспечивают поднятие подборщика, а опускание его происходит под силой собственного веса механизма. При опускании транспортер опирается на землю колесами, при подъеме — фиксируется защелками. При включении ВОМ агрегат переводится в рабочую позицию.

Прессовальная камера образует рулон. Камера опирается на основание и состоит из 2-х частей: передней и задней. Передняя часть имеет верхний валец для регулировки плотности прессовки, ведущий вал. Задняя часть шарнирами присоединена к передней. Работа камеры обусловлена гидроцилиндрами.

Прессующий механизм необходим для закручивания материала в кипу и представляет собой замкнутый цепочно-планочный транспортер.

Аппарат обматывающий ПРФ-180 предназначается для обвивки рулона шпагатом или проволокой. Основными узлами являются:

  • механизм подачи;
  • приводы каретки, поводки;
  • упор;
  • тормоз;
  • нож.

Гидросистема обеспечивает открытие и закрытие задней камеры, переход подборщика из исходной позиции в транспортное положение.

Электрооборудование осуществляет подачу сигналов звуковых, поворота, остановки, задних габаритов, при которых достигается заданная плотность рулона.

Технические характеристики

Агрегат ПРФ-180 имеет такие технические характеристики:

Ширина захвата — 1,65 м.

Длина рулона — 1,5 м.

Диаметр рулона — 1,8 м.

Вес сена в рулоне — 400-700 кг.

Вес соломы в рулоне — 300-600 кг.

Габаритные размеры — 4,1х2,5х2,8 м.

Класс тяговой силы трактора — 1,4 и 2.

Регулировки

Согласно инструкции, для правильной работы пресс-подборщика без сбоев и неисправностей необходимо производить регулировки, которые включают:

Настройку предохранительной муфты привода на крутящий момент 400+20 Нм.

Настройку предохранительной муфты подборщика на крутящий момент 3000 Нм.

Регулирование кулачковой муфты привода механизма прессования.

Расстояние между зубьями полумуфт открытой камеры составляет 5-6 мм, закрытой — 12-14 мм.

Правильную установку вывески подборщика.

Движения механизма должны быть без заклиниваний и заеданий.

Считается достаточным при оттягивании вручную от линии движения на 6-15 мм.

Настройку сигнализации требуемой плотности. Корректировку шага обмотки рулона.

Настройку расстояния между упором и ножом обматывающего аппарата.

Диапазон его составляет 4-6 мм. Регулировку натяжения прессовального механизма.

Корректировку расположения защелок закрытия задней камеры.

Расстояние защелок при закрытой камере — 0-2 мм.

Регулировку подшипников ступиц колес.

При правильном применении, своевременном техническом обслуживании, предварительных настройке и регулировке прессподборщик сможет качественно и быстро выполнять свои функции в течение длительного времени.

Рулонный пресс-подборщик с закрытой камерой ПРФ-180

После сбора урожая пшеницы или скашивания травы оставшуюся массу необходимо убрать, однако требуется это также сделать качественно с минимальными потерями. Для этого идеально подойдут рулонные пресс-подборщики, которые предназначены для подбора соломы либо травы и скручивания её в рулон. Агрегат ПРФ 180 имеет довольно простую и надежную конструкцию, которая способна обеспечить минимальное количество потерь.

Рулонный пресс-подборщик ПРФ-180

В 1974 году Бобруйский завод был построен для производства машин по внесению удобрений, а в настоящее время – это открытое акционерное общество «Управляющая компания холдинга «Бобруйскагромаш». В Республике Беларусь и странах СНГ компания является одной из крупнейших по производству сельскохозяйственной техники.

Читать еще:  Коммунальные машины: уборочные, дорожные, строительные (оборудование, запчасти, фото)

В результате получается рулон соломы с повышенной плотностью снаружи и довольно рыхлой сердцевиной. Это позволяет легко проникать воздуху, что достаточно важно для сохранения корма. Благодаря закрытой конструкции камеры во время работы потери сводятся к минимуму.

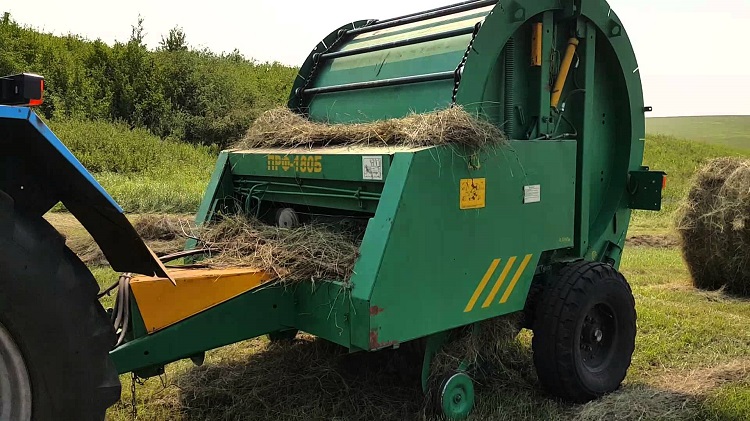

Фото рулонного пресс-подборщика ПРФ-180

Устройство

Пресс-подборщик можно разделить на узлы и агрегаты, о которых и будет описано ниже:

  • Лобовина. Это составная часть, в которой расположен привод. Он состоит из вала для отбора мощности, предохранительной муфты, вала с полумуфтами, конического редуктора, а также валов привода прессующего механизма и вальцев. На передней части имеется петля для агрегатирования инструмента с трактором. Также на передней части находятся ящики для инструментов и шпагата, а также обвязывающее устройство. Перед открытием задней камеры отключается муфта механизма прессования посредством канатной тяги.
  • Подборщик. Необходим для подбора массы и дальнейшей её подачи в камеру. Подъем подборщика происходит за счет установленного справа гидроцилиндра, а вот опускается он под действием собственного веса.

Принцип работы

Во время движения аппарата вместе с трактором пружинные зубья механизма подбора захватывают массу из валка, а затем подают её в прессовальную камеру. Благодаря нижним валкам и скалкам происходит закручивание в рулон, а за счет прижимной решетки происходит предварительное уплотнение. После достижения необходимой плотности подается звуковой сигнал. Оператор должен вручную подать шпагат, однако обматывание рулона и обрезка веревки происходит автоматически. Далее просто открывается задняя камера и готовый продукт выгружается за счет нижних вальцев.

Технические характеристики

Технические характеристики рулонного пресс-подборщика ПРФ-180:

Пресс подборщик рулонный ПР-Ф-180

Собран урожай, скошена трава, зерновые: пшеница, ячмень, рожь. На полях осталась масса которую необходимо убрать. Но выполнить работу всегда хочется без потерь. Пресс подборщик ПР-Ф-180 идеально подойдёт для выполнения этой задачи.

Он подберёт остатки соломы и травы, скрутит в рулон. Агрегат простой и надёжный выполнит работу с минимальными потерями.

ПР-Ф – это одноосный прицеп с прессовальной камерой цилиндрической формы. Назначение:

  1. Сбор валков.
  2. Прессовка рабочего материала.
  3. Обвязка шпагатом.

Описание агрегата

Интересующий нас рулонный пресс-подборщик не новичок в сельском хозяйстве. Его используют для очистки полей и сбора материала для корма скота. После подбора и процесса прессования происходит обвязка рулона шпагатом установленного образца. Шпагатный материал подаётся непрерывно в автоматическом режиме.

Обмотка осуществляется с помощью электрического привода. Хорошая мысль изготовить конструкцию закрытого типа. В этом случае, потери при уборке сведены к минимуму. Подборщик ПР-Ф-180 работает с тракторами, тягового класса 1,4-2,0, например такими как трактор Джон Дир 6130D.

[tip]Контроль за стабильной и качественной работой осуществляет САК. Система осуществляет автоматический дистанционный контроль и управление технологическим процессом.[/tip]

Как работает техника

Во время прохода по полю пружинные зубья подбора пресс подборщика ПР-Ф-180 принимают массу, извлекая её из валика. Затем перемещают её в прессовальную камеру. Далее, следует процесс закрутки, происходящий с помощью скалок и валика, расположенного в нижней части конструкции.

На выходе получается рулон, который максимально уплотняется специальной прижимной решёткой.

На выходе готовый рулон нужной плотности. Перед её опусканием на поле подаётся специальный звуковой сигнал, предупреждающий об окончании процесса. В этот момент проходит обвязка, затем шпагат автоматически обрезается и рулон, необходимой плотности, выгружается через открывающуюся заднюю камеру.

Выгрузка происходит за счёт вальцев, расположенных в нижней части агрегата. Трактор не останавливается, ведёт за собой пресс подборщик ПР-Ф-180 видео процесса которого можно посмотреть в конце статьи и продолжает сбор материала. Цикл укладки повторяется снова.

Пресс подборщик рулонный ПР-Ф-145: описание, технические характеристики, отзывы, цена, фото, видео.

Про газонокосилки серии Bosh можно узнать тут.

Технические характеристики

Характеристики в таблице дают полную картину размеров агрегата, веса рулона с разбивкой по соломе и сену. Указан класс применяемых тракторов, вес конструкции.
