Автокран КС: 2563, 2571, 25, 2573, 3561, 3562, 3579, 4456, 4372, 4571, 4574, 50-42б, МАЗ-5337, 5473, 55722-3, 6471, 5576б, 6362, 6473, 6476, 65715-1, 7471, 55744, 8161, 8165

КС-5576Б

Грузовысотные характеристики автокрана КС-5576Б

Грузовысотные характеристики автокрана КС-5576Б

Грузовысотные характеристики автокрана КС-5576Б

Автокран КС-5576Б ИВАНОВЕЦ на базе шасси МАЗ-630303 грузоподъемностью 32 тонны

Даная модель автокрана, предназначена для проведения погрузочно-разгрузочных и монтажно-строительных видов работ, а также может быть задействована при укрупненной сборке. Максимальный вес груза составляет 32 тонны. На КС-5576Б возможна установка двух вариантов противовеса: 1,7 и 4,4 тонны. Противовес — груз, уравновешивающий силы и моменты, действующие в автокране. Проще говоря, такое оснащение позволяет значительно повысить грузовысотные характеристики на средних и дальних вылетах стрелы.

За счет более длинной стрелы и гуська, высота подъема КС-5576Б достигает 37 м, поэтому такие краны преимущественно используют в строительстве и на монтажных работах, например, при монтаже буровых агрегатов для нефтегазового комплекса. Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Общее время выдвижения секций составляет 240 секунд. Стрела изготовлена из шведской высококачественной стали WELDOX-700. Она состоит из двух полукоробов гнутого профиля и имеет только два продольных шва, что говорит о повышенной прочности. Стрела позволяет осуществлять телескопирование с грузом до 6 тонн.

Данный автокран смонтирован на шасси МАЗ-630303 с колесной формулой 6х4. Это шасси располагает силовым агрегатом ЯМЗ-236БЕ. Двигатель выдает мощность равную 250 лошадиных сил, что обеспечивает автокран КС-5576Б отличными тяговыми показателями и высокой скоростью выполняемых операций. Модель автокрана позволяет эксплуатироваться в труднодоступных местностях. В настоящее время стройплощадки могут разворачиваться в самых неожиданных местах, что подразумевает (особенно на начальных стадиях) плохие подъездные пути и отсутствие асфальтированной дороги, именно для таких условий работы и разрабатывался КС-5576Б. Быстро приезжая на место проведения работ, КС-5576Б за минимальное время осуществляет раскладку в рабочее состояние. Посредством высоких скоростей выполняемых операций и отличной точности выполняемых работ, автокран в кратчайшее время справляется с поставленной перед ним задачей, после чего переводится в транспортное положение и снова готов совершить переезд. Таким образом, достигается высокая рентабельность даже при условиях разовой работы на удаленных друг от друга стройплощадках.

В базовую комплектацию КС-5576Б входит комплекс приборов и устройств, отвечающих за безопасность проведения работ. К примеру, если возникает ситуация когда крану приходится работать в стесненных условиях, то оператор перед тем, как начать работу может задать предельные углы поворота кабины со стрелой: с одной стороны поворот стрелы ограничен углом здания, с другой – высоким столбом освещения. Далее существует возможность ограничить предельный вылет груза от оси поворотного устройства КС-5576Б и задать предельный опрокидывающий момент (при работе на автокране с выдвижными упорами). Теперь можно спокойно работать, автоматика либо даст знать о приближении заданной отметки, либо заблокирует управление при достижении заданного показателя. Все это существенно облегчает труд и снижает утомляемость оператора. Более того крановая установка КС-5576Б оснащена устройством, без которого сегодня органами надзора за грузоподъемными механизмами запрещается эксплуатация автокранов. Речь идет о механизме, не допускающем опасный подвод стрелы к линиям электропередачи.

Если Вы решили купить автокран КС-5576Б, обратитесь в нашу компанию. Мы осуществляем продажу КС-5576Б во все регионы России. Зайдя в раздел «Контакты», Вы найдете наш номер телефона и адрес электронной почты. Позвонив по телефону, Вы гарантированно получите консультацию по техническим характеристикам, дополнительной комплектации, а также о порядке проведения продажи КС-5576Б. Если Вы решите купить КС-5576Б именно у нас, мы обязуемся произвести продажу КС-5576Б по сравнительно низкой цене и в кратчайшие сроки доставить технику.

Читать еще:  Китайские минитракторы Фотон разбивают в пух и прах все шаблонные представления о технике из Поднебесной

Автокран Машека КС-3579-4-02

Технические характеристики

Габаритные размеры

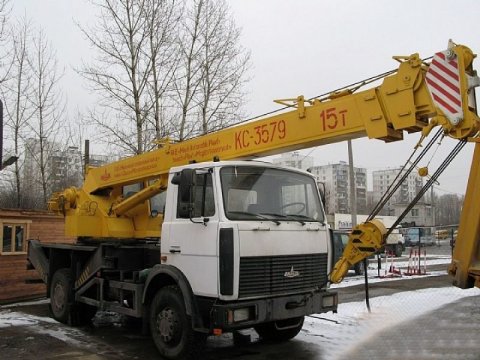

Автокран КС-3579 грузоподъемностью нетто 15т монтируется на шасси грузового автомобиля МАЗ-5337А2. Автокран КC-3579 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами на рассредоточенных объектах. Шасси автокрана КC-3579 обладает хорошей маневренностью и легкостью управления, что позволяет использовать автокран с различными типами подъездных путей, а малые габариты делают его пригодным к эксплуатации в стесненных условиях современных городов.

Привод установки автокрана КC-3579 осуществляется при помощи аксиально-поршневого насоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробкуотбора мощности. Лебедки механизма подъема и поворота — планетарного типа. Нижняя рама коробчатого сечения с наклонными гидравлическими выдвижными выносными опорами.

Механизмы автокрана КC-3579 имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система установки автокрана обеспечивает плавное управление всеми механизмами с широким диапазоном скоростей рабочих операций, а также возможность одновременного совмещения нескольких операций автокрана.

Трехсекционная стрела длиной во втянутом положении (8,75м) обеспечивает автокрану компактность и маневренность при переездах, а в раздвинутом (20,75м) — обширную рабочую зону и большую высоту перемещения груза при работе автокрана. Возможность телескопирования секций стрелы автокрана с грузом позволяет автокрану выполнять специальные задания при монтаже, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров в кабине машиниста автокрана. Ограничитель нагрузки может работать в режиме координатной защиты и имеет встроенный прибор фиксации характеристик — «черный ящик» и встроенный модуль защиты от опасного напряжения при работе вблизи линий электропередач.

Новейшая отечественная разработка — автокран Ивановец КС-55744-1 по прозвищу «Бульдог»

Новейшая отечественная разработка — автокран Ивановец КС-55744-1 по прозвищу «Бульдог»

Специалисты ОАО «Автокран» г. Иваново, уже не первое десятилетие разрабатывают и производят спецтехнику пользующуюся популярностью в самых разных отраслях промышленности связанной с тяжелыми условиями работы.

Новейшей инновационной разработкой концерна, увидевшей свет в самом начале 2014 года, стал автокран Ивановец КС-55744-1.

Новый автокран полностью соответствует правилам перевозки грузов автотранспортом, а это позволяет свободно ездить по общественным дорогам без дополнительной платы за лишний груз.

Содержание:

Технические характеристики автокрана на шасси МАЗ 5340

Грузоподъемность крановой установки составляет 25 тонн (как в модели SANY QY25C-1), грузовой момент 80 тм, на максимальной высоте (21,7 м.) может поднять груз весом в 6,35 тонн, а при установленном гуське (максимальная высота двадцати семи с половиной метров) 2,6 тонны. Данная модель автокрана, имеет опорный контур 6,15х5,48 м. и снабжена трех секционной стрелой типа ОВОИД, и имеет следующие параметры:

  • Длина стрелы/с гуськом – 21/28 м,
  • Максимальный вылет/с гуськом – 19/23 м,
  • Зона работы – 360 0 ,
  • Номинальная скорость подъема – 6,06 м/мин,
  • Скорость посадки – 0,2 м/мин,
  • Частота вращения – 1,02 мин -1 ,

Характеристики шасси МАЗ 5340 с колесной формулой 4х2:

  • Двигатель – ЯМЗ 5363,
  • Мощность двигателя – 176 кВт-240 л.с,
  • Экологический класс – Евро 4,
  • Скорость передвижения – 60 км/ч.

Телескопический погрузчик DIECI — PEGASUS 38.16 оснащен дизельным двигателем мощностью 75 кВт или 101 л.с, благодаря которому обеспечивается максимальная грузоподъемность в 3800 кг и тяговое усилие 7300 daN.

Представленные в этой статье технические характеристики крюкового погрузчика MAN TGS 33400 6×4 BB-WW, подчеркивают его производительность и качество и делают данную модель одной из наиболее популярных в своем классе.

Габариты автокрана Ивановец КС 55744-1, имеют длину девять метров, ширину два с половиной метра, и в высоту 3,95 м.

Описание конструкции автокрана

В качестве базы автокрана Ивановец было выбрано двухосное шасси МАЗ с массой не выше 17 тонн с распределением нагрузки: 7 тонн на переднюю ось и 10 тонн на заднюю (родной брат модели автокрана Ивановец КС-55744 установлен на шасси КАМАЗ – 53605). Автокран является полноценным 25-тонным краном и обладает самыми высокими показателями по грузоподъемности и высоте для трехсекционных стрел.

Читать еще:  Экскаватор ЭО-4121: технические характеристики, модификации, устройство, двигатель, ковш, цена, отзывы

Такое удачное сочетание грузоподъемности по соотношению к собственной массе обусловлено стрелой автокрана овоидного сечения, которая стала своеобразной визитной карточкой ОАО «Автокран». Дополнительную устойчивость установке автокрана столь малых габаритов предает новая конструкция опорной рамы.

Расход топлива автокрана Ивановец на шасси МАЗ минимален и при движении тратится 25 литров на 100 км, а при работе крановой установки порядка 11 литров в час.

В устройство автокрана КС-55744-1 входят:

  • Грузовая лебедка (Zollern) с планетарным редуктором, встроенным в барабан, и дисковыми тормозами;
  • Более долговечное опорно поворотное устройство, шариковое (в других моделях автокранов роликовое);
  • Рукоятки управления грузовой платформой, размещенные в закрывающемся отсеке;
  • Автоматическая фиксация опор;
  • Закрепленные на опорах подпятники;
  • Кренометр электронный.

К дополнительным функциям можно отнести: возможность установки гуська длиной 7 метров для увеличения высоты подъема грузов, а так же механизмы изменения угла наклона кабины автокрана для улучшения визуального наблюдения за грузами.

[note]При желании можно установить радиоуправление для автоматического выдвижения опор.[/note]

Преимущества модели

Автокран Ивановец КС-55744-1 по сравнению с обычными автокранами имеет целый ряд выдающихся преимуществ и имеет высокие технико-эксплуатационные показатели.

В первую очередь хочется отметить, что масса автокрана не более 17,5 тонн, благодаря чему отсутствует нагрузка по осям и для проезда по дорогам не требуется специальное разрешение. Имея такую массу и длину 9 метров, машина имеет небольшой радиус разворота и очень проста в управлении.

Срок эксплуатации грузовой лебедки увеличивается благодаря конструктивным особенностям: лебедка не имеет точек соприкосновения с канатом, за счет того, что она расположена под стрелой. Поворотный механизм с планетарным редуктором (как у автокрана ЗУБР КС-55727-А) и дисковыми тормозами не требует дополнительных регулировок.

На сегодняшнем рынке строительных машин все большей популярностью пользуются самоходные бетоносмесители с самозагрузкой, и одну из лидирующих позиций модель занимает автобетоносмесителя Dieci L-4700 4×4 итальянского производства.

Существенным достоинством автобетоносмесителя 58145W, о котором можно узнать в этой статье, является то, что он является самой бюджетной моделью во всей линейке машин данного предназначения.

Основные элементы автокрана и его комплектующие, в том числе грузовая лебедка, поворотный механизм и гидравлика выполнены известными мировыми производителями, что гарантирует крану высокую степень надежности и долговечность.

Суммируя вышесказанное, основными преимуществами автокрана, можно назвать:

  • Компактность и маневренность,
  • Точность и быстроту,
  • Простоту в установке и позиционировании грузов,

Особенности эксплуатации

Кабина автокрана Ивановец выполнена в самом современном дизайне и имеет более удобное размещение приборов, повышенную обзорность и возможность управления джойстиками (как у автокрана ЗУБР КС-5574BY). Кресло оператора просторное и довольно широкое. Последний сектор стрелы оголовка оснащен поворотной фарой, что позволяет визуально контролировать груз во время эксплуатации автокрана.

Электропропорциональная система управления автокраном Ивановец позволяет совершать операции по перемещению грузов с максимальной точностью и плавностью. А широкому диапазону регулирования способствуют повышенные рабочие скорости. Удобством и простой управления отличается и автокран XCMG QY70KS.

Габариты автокрана Ивановец, отсутствие перегруза по осям, гидравлический привод на всех опорах, автоматический кренометр – все это позволяет легко позиционировать его на площадке, где производятся работы. А закрепленные в опорах подпятники позволяют сократить время их установки.

С выходом в свет автокрана Ивановец КС-55744-1 в России появился новый, на имеющий мировых аналогов автокран класса «городской кран».
[tip]Из-за особенностей конструкции и внешнего вида автокран получил оригинальное имя – «Бульдог».[/tip]

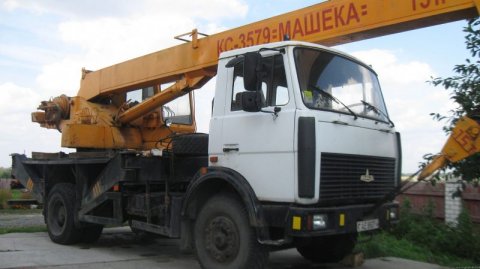

Автокран КС 3579 Машека на МАЗ 5337

КС 3579 – автокран отечественного производства, в основе которого лежит автомобильное шасси грузовика МАЗ-5337. Модель предназначена для выполнения операций высокой степени значимости, связанных с перевозкой, разгрузкой и разгрузкой грузов – от мелких до больших. Максимальная грузоподъемность 15 тонн наделяет эту модель колоссальными возможностями, без которых не обойтись в профессиональной сфере деятельности – в промышленности, строительстве и сельском хозяйстве. Потенциал автокрана КС-3579 можно раскрыть в любой отрасли народного хозяйства. В том числе, он способен выполнять не только сверхсложные задачи, но и рутинную работу с обычными грузами. Рассмотрим достоинства и возможности модели КС-3579, а также характеристики одного из лучших российских автокранов.

Видео

Описание и назначение

Еще раз обратим внимание, что КС-3579 можно нагружать по полной программе, не опасаясь при этом за перегрузку или перегрев. Прочная и ремонтопригодная конструкция адаптирована специально для эксплуатации в жестких условиях – например, при монтаже высотных построек. Более того, техника способна работать с особо хрупкими сооружениями, и перетаскивать громоздкое техническое оборудование – как в вертикальном, так и горизонтальном положении. К тому же, потенциал модели КС-3579 можно использовать в логистических центрах – например в тех случаях, когда не хватает мощности манипуляторов. Возможности этого технологичного автокрана рассчитаны не только на разборку и разгрузку, но и растаскивание завалов после катастроф, стихийных бедствий и масштабных сокрушений городской инфраструктуры из-за последствий природных явлений. За счет этого КС-3579 находится в числе самых востребованных моделей, активно используемых в спецслужбах МЧС России.

Модификации

На российском рынке известны четыре модификации автокрана КС-3579:

Технические характеристики

  • Тип – стреловой автокран, с полноповоротным приводом и гидравлическим приводом
  • Шасси – МАЗ-5337
  • Скорость при подъеме/опускании крюка без груза – 20 м/мин
  • Скорость при посадке – не больше 0,4 м/мин
  • Скорость выдвижения стрелы при втягивании и выдвижении – не более 21 м/мин
  • Максимальная скорость – 60 км/час
  • Мощность двигателя – 230 лошадиных сил
  • Масса – 15 тонн
  • Грузоподъемность – 15 тонн
  • Габариты опорного контура в продольном направлении – 4,15 метра
  • Габариты опорного контура в поперечном направлении – 5 метров
  • Распределение нагрузки на переднюю ось – 6,2 тонны
  • Распределение нагрузки на заднюю ось – 9,75 тонны
  • Габариты, мм: Длина – 10 000, Ширина – 2900, Высота – 3800
  • Допустимая температура – от минус 40 до плюс 40 градусов.

Грузовысотные характеристики

  • Грузоподъемность при высоте стрелы 8,75 метра – от 4,7 до 15 тонн
  • Грузоподъемность при высоте стрелы 14,7 метра – от 1,2 до 6,6 тонны
  • Грузоподъемность при высоте стрелы 20,7 метра – от 0,4 до 2,6 тонны.

Особенности устройства и эксплуатации

В крановой установке КС-3579 применяется привод насоса, работающий от коробки шасси и редуктора отбора мощности.

Возможность использования при высоких температурных нагрузках.

Высокая маневренность, а также выдающиеся динамические и разгонные показатели.

Максимальная грузоподъемность составляет 15 тонн.

Модель КС-3579 базируется на шасси МАЗ-5337. Крановая установка и шасси изготовлены из прочных и облегченных металлоконструкций. Высокой прочности удалось достичь за счет использования механических и гидравлических агрегатов, объединенных в три составные части. Среди этих частей обратим внимание на следующие элементы – поворотную часть экрана, неповоротную часть экрана, а также стреловое оборудование.

  • Элементы неповоротной части автокрана: шасси МАЗ-5337, привод насоса, рама с выносными опорами, механизм блокировка подвески, креномер и стойка
  • Элементы поворотной части автокрана: поворотная рама, поворотный механизм, отапливаемая кабина, рычаги и переключатели для управления двигателем и краном, а также электрооборудование, противовес и кожуха
  • Элементы стрелового оборудования: трехсекционная телескопическая стрела с силовым выдвижением секций, лебедка, грузовой канат, крюковая подвеска, гидроцилиндр подъема стрелы и прижимной ролик.

Стоит отдельно отметить электро- и гидрооборудование, а также приборы и всевозможные датчики. Они контролируют работу всех подвижных частей и систем крановой установки. Информация от этих датчиков поступает в цифровое хранилище микропроцессора для последующей обработки. Обработка происходит мгновенно, и за считанные миллисекунды данные отображаются на информационном дисплее в кабине оператора.

Встроенная система безопасности – неотъемлемый элемент защиты автокрана при работе вблизи линий электропередач, а также в случае перегрузки или перегрева. Кроме того, в базовое оснащение входит бортовой самописец, именуемый как «черный ящик». Он используется для непрерывной записи рабочего процесса на протяжении всего срока использования автокрана.

Компактные габариты, маневренность, плавность хода и высокая максимальная скорость. Возможность перемещения грузов в круговой 360-градусной зоне, без необходимости передвижения автомобильного шасси.

Высокая ремонтопригодность, обусловленная простой конструкцией и доступными запчастями. За счет этого техникой можно пользоваться даже после окончания гарантийного периода, не опасаясь при этом за большие денежные растраты. Недорогие запчасти и широкая дилерская сеть по всей России способствуют долговечной и бесперебойной работе автокрана.

Низкий расход топлива, хорошая обзорность за счет тонких боковых стоек лобового стекла, а также вместительность, комфортабельность и возможность установки спального места.

Цены в России

Средняя стоимость передвижного автокрана КС-3579 на российском рынке составляет от 7 до 8 миллионов рублей.
