Бульдозер Б10М: Т 800, Б10, ЧТЗ модельный ряд, 0101Е, Т 130, Б10М2, технические характеристики, болотоход, цены, аналоги

Бульдозер Б10М — технические характеристики и модификации

Фото бульдозера Б10М

Ни одна крупная строительная компания не променяла технику специального назначения на лом, лопату и дешевую рабочую силу в целях экономии. Такие виды работ, как копание ям и расчистка территорий лучше выполнять при помощи тракторов или бульдозеров. Это классика жанра, поэтому рассмотрим популярный и известный Б10М.

Чтобы узнать, какие имеет бульдозер Б10М технические характеристики, рассмотрим его более подробно.

Назначение

Данную модель выпустил тракторный завод в Челябинске. Рассчитан бульдозер ЧТЗ Б10М на выполнение работы с грунтами I-III категорий без изначального разрыхления, IV категории – с разрыхлением, для работы с горными каменными породами, с промерзлой почвой до 5 градусов ниже нуля. Техника является незаменимым помощником, т.к. может работать в высоком температурном диапазоне – от +45 до -50 градусов, при высоте 3000 м над уровнем моря и в условиях тропиков.

Устройство

Бульдозер Б10М стал лучше своего предшественника, из-за измененной топливной системы и более мощного мотора.

Трактор ДТ 75 и ДТ 54, их преимущества.

Двигатель

Двигатель бульдозера Б10М стал мощнее, чем у Б170. При этом сократился расход топлива. Запуск мотора можно осуществлять двумя вариантами: электростартерной системой или специальным пусковым механизмом.

Техника работает на различных видах топлива: на дизеле, керосине или конденсате. Примерный расход топлива у бульдозера Б10М 28,5 л/час.

Трансмиссия

В тракторе ЧТЗ два вида трансмиссии. В одном случае коробка передач механическая, реверсивная, рассчитана на восемь передач. Поворотное устройство управляется при помощи гидросервера. А в другом – гидромеханическая КПП, вид планетарный, три скорости.

Управление

Для быстрого и плавного вхождения в поворот конструкция состоит из бортовых фрикционов, которые находятся в постоянно закрытом состоянии. Диски из металлокерамики. Тормоза ленточного типа, износоустойчивые.

Ходовая система

Тележка с трехточечной подвеской, с подрессоренной балансирной балкой. Гусеницы шарнирные, уплотненные.

Гидросистема

Система раздельноагрегатная с гидронасосом шестеренного вида мощностью 180 л/мин. Оборудована трехзолотниковым четырехпозиционным гидрораспределителем вида Р160.

Кабина оператора

У кабины бульдозера Б10М хорошие характеристики. Она прекрасно защищает от нелетной погоды, в ней комфортно и тепло работать. Никакие холода не страшны водителю т.к. мощное отопление. Двойные стеклопакеты спереди и сзади оснащены оградительной решеткой.

Габариты

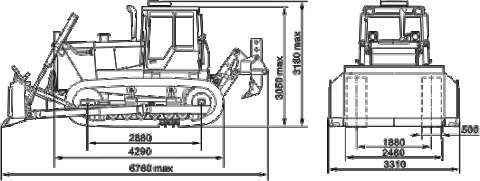

Пояснение к рисунку о габаритах трактора модели Б10М описаны в таблице 1.

Вес бульдозера Б10М: отдельно трактор – 15475 кг, агрегат с механизмами отвала и рыхлителя – 19570 кг.

Технические характеристики

В таблице ниже приведены основные параметры техники.

Информацию о новой спецтехнике данной модели можно узнать из буклета.

Модификации

В связи с разными видами отвалов есть различные комплектации: с прямым отвалом (тип В), поворотным (тип Д), сферическим (тип К) и полусферическим (тип Е, Е1). Дорожные и планировочные работы производятся с помощью отвалов поворотного типа. Сферический подходит для работ с сыпучими материалами. Полусферический удобнее в использовании, чем прямой из-за своей формы.

Все модификации бульдозеров выполняют те же функции, что и базовая модель, но у некоторых есть свои особенности:

  1. Бульдозер Б10М.0111-1Е. Этот тип целесообразно использовать при планировке строительных площадок, для рытья котлованов, для засыпания оврагов и траншей.
  2. Бульдозер Б10М.0101-ЕН. Может легко и аккуратно справиться со снятием верхнего плодородного слоя почвы, с разработкой карьеров, при создании насыпей.
  3. Бульдозер Б10М.0001-ЕН. Выполняет те же функции, что и предыдущий, а так же расчищает дороги от снега и заносов.
  4. Бульдозер Б10М.0111-ЕН. Применяется в сельском хозяйстве, в нефтяной и газовой промышленности, в коммунальных службах.
  5. Бульдозер Б10М.0111-ЕР. Чаще используется коммунальными службами для уборки снега и мусора.
  6. Бульдозер Б10МБ.0121-2В4. Еще называется «болотоход». Вариант при работе с мягкой и рыхлой землей, на болотах, на оледенелой земле.

Технические характеристики в модификациях схожи.

Бульдозер Б10М

Бульдозер производится в России, на Челябинском тракторном заводе. Основой техники стал трактор Т-170. Чтобы улучшить все показатели техники, потребовалось немало времени. Но теперь бульдозер Б10М способен выполнять множество разнообразных функций и применяется в различных типах работ. Например, при работе с грунтами первой, второй и третьей категории без предварительного рыхления, а четвертой – с ним.

Бульдозер справляется со скальными грунтами, подверженными трещинообразованию, и мерзлыми. Так как техника российская, то погодные и температурные воздействия играют не маловажную роль при работе машины. Температурный диапазон рабочего состояния составляет от -50 до +40 градусов. Также нет особых требований к влажностному режиму, степени запыленности воздуха и атмосферному давлению (бульдозер Б10М может работать на высоте 3000 м).

Читать еще:  Снегоход Рысь: 440, 500, 119, технические характеристики, отзывы владельцев, устройство, гусеница, замена, двигатель, модельный ряд, катки, детский, максимальная скорость

Особенности и преимущества

Особенностью бульдозера ЧТЗ Б10М считается возможность установки лебедки. Таким образом, сфера применения техники значительно расширяется и включает работы по перевозке леса, в строительстве, при устранении последствий стихийных бедствий или аварий. Сам бульдозер относится к десятому тяговому классу.

Б/у бульдозер Б10М

В результате технических разработок проектировщиков, бульдозер обладает следующими особенностями:

  • вынесенные вперед точки крепежа гидравлических цилиндров. Это благоприятно отразилось на снижении усилий при подъеме или опускании рабочего органа, а также на увеличении скорости выполнения рабочих операций и точности их;
  • продолжительность эксплуатационного периода техники значительно выросла, т.к. ход гидравлических цилиндров был увеличен. При этом давление в системе гидравлики уменьшилось почти вполовину;
  • отвал, имеющий форму полусферы, немного изменил свою конструкцию, что положительно сказалось на выработке техники при работе с грунтами без предварительного рыхления;
  • отсек двигателя также несколько изменился. Теперь достать до самого агрегата стало проще, что привело к уменьшению времени на техобслуживание и ремонт.

К неоспоримым преимуществам бульдозера Б10 относятся: высокая надежность, производительность, маневренность, проходимость и широкая сфера применения.

Модификации

Функционально и по техническим показателям модификации мало отличаются от стандарта, но могут применяться в других областях:

  • 0111-1Е – применяется в строительстве при планировке территории, также может рыть котлованы и выполнять обратную засыпку;
  • 0101-ЕН – используется в строительстве для снятия верхнего слоя грунта, также может создавать отвалы и использоваться в карьерах;
  • 0001-ЕН – область применения такая же, как у предыдущей модификации, но с возможностью очистки дорог от снега;
  • 0111-ЕН – широко применяется в сельском и коммунальном хозяйстве, в нефтегазовой сфере;
  • 0111-ЕР – снегоуборочная техника (также может убирать мусор);
  • Б.0121-2В4 – используется, когда основание представлено мягким, рыхлым или замерзшим грунтом, а также болотом.

Серия Б отличается от стандартного бульдозера повышенной надежностью функциональных узлов и условиями работы оператора. Оси качания на этих машинах вынесены, а редукторы установлены планетарные.

В зависимости от рабочего органа, модификации имеют маркировку В – прямой отвал, Д – поворотный (для дорожных и планировочных работ), К – в форме сферы (для работы с сыпучими), Е – полусферы (универсальный).

Технические характеристики и габариты

К основным характеристикам бульдозера Б10М относятся:

Бульдозер Б10М

Бульдозер Б10М представляет собой модернизированный трактор семейства Т10 (Т-170). Техника является продуктом Челябинского тракторного завода (ЧТЗ). Работа над улучшением и совершенствованием Б10М велась последовательно и планомерно. В результате бульдозер получил ряд передовых технических решений:

  1. точки крепления гидроцилиндров вынесли вперед, что уменьшило усилие при подъеме или заглублении отвала, повысило скорость его перемещения и точность;
  2. были использованы длинноходовые гидроцилиндры, сократившие рабочее давление в гидросистеме на 40%. Это положительно сказалось на ресурсе работы техники;
  3. появилась балансирная балка подвески, которая в купе с точками крепления гидроцилиндров и длинноходовыми гидроцилиндрами, позволила использовать вес Б10М при бульдозировании максимально эффективно;
  4. изменилась конструкция полусферического отвала, что на 20% повысило производительность машины на грунтах, относящихся к I—III категориям плотности;
  5. изменилась компоновка моторного отсека. Преобразования обеспечили свободный доступ к силовой установке бульдозера и облегчили его техническое обслуживание.

Модель Б10М используется для разработки грунтов I—III категории, на которых не проводилось предварительного рыхления, грунтов IV категории с предварительным рыхлением, мерзлых грунтов и трещиноватых скальных пород. Бульдозер неприхотлив и работает в различных погодных и температурных условиях. Перепады от +40 до -50 градусов для него не страшны. Не мешают технике большая высота (до 3000 м над уровнем моря), чрезмерная влажность и запыленность.

Б10М относится к 10-му тяговому классу и оснащается трансмиссией гидромеханического типа. Бульдозер в случае наличия у него лебедочной установки тягового типа может применяться при транспортировке и заготовке леса, ликвидации последствий от аварий и стихийных бедствий и в строительстве. Модель отличают высокая маневренность и хорошая проходимость, что позволяет применять ее в различных работах.

Видео

Челябинский тракторный завод также выпускает версию Б10МБ, представляющую собой переделанную модификацию классического Б10М. В конструкции техники появилось несколько решений, повысивших надежность отечественных узлов и улучшивших условия труда водителя. В бульдозере были вынесены оси качания ходовых тележек и установлены планетарные бортовые редукторы.

Технические характеристики

Бульдозер Б10М оснащается 190-сильным мотором с показателем расхода топлива 162 (220) г/кВт в час (г/л.с. в час). Час работы техники требует около 28,5 л горючего, а топливный бак вмещает до 320 л. Максимальная скорость движения модели составляет 10,38 км/ч.
Длина Б10М равняется 4290 мм, высота – 3180 мм, ширина – 2480 мм. Прочие характеристики бульдозера:

  • дорожный просвет – 435 мм;
  • колея – 1880 мм;
  • база трактора – 2880 мм;
  • масса – 15330 кг;
  • удельное давление на грунт – 0,055 МПа.
Читать еще:  ГАЗель Некст: какая категория прав нужна, на бортовую, с прицепом, фургон

Двигатель

Бульдозер Б10М комплектуется 2 вариантами силовой установки.
В моделях, базой для которых служит трактор Т10М.0000, устанавливается 4-цилиндровый 4-тактный рядный двигатель марки «Д-180». Его пуск осуществляется посредством пускового двигателя или электростартера. Основные параметры мотора «Д-180»:

  • рабочий объем – 14,18 л;
  • номинальная мощность – 132 (180) кВт (л.с.).
  • частота вращения – 1250 мм;
  • диаметр цилиндра – 150 мм.

Для моделей, основанных на тракторе Т10М.6000, используется 6-цилиндровый V-образный мотор «ЯМЗ-236Н-3» («ЯМЗ-238»), выпускаемый Ярославским моторным заводом «Автодизель», превосходящий «Д-180» по мощностным характеристикам. Пуск данного двигателя осуществляется исключительно посредством электростартера. Характеристики агрегата «ЯМЗ-236Н-3»:

  • рабочий объем – 11,15 л;
  • номинальная мощность – 139,7 (190) кВт (л.с.);
  • частота вращения – 1800 об/мин;
  • диаметр цилиндра – 130 мм.

В обоих случаях воздухоочиститель Б10М состоит из 2 ступеней очистки: центробежной системы и бумажных фильтроэлементов.

Устройство

Трансмиссия Б10М включает в себя гидромеханическую передачу, поддерживающую автоматическое регулирование скорости с учетом действующих внешних нагрузок. Среди других особенностей данного элемента следует выделить быстрый реверс и переключение передач без потери потока мощности. К главным преимуществам передачи гидромеханического типа следует отнести сокращение нагрузок. Коробка передач модели включает 3 передние и 3 задние передачи с гидропереключением реверса и передач.

Благодаря использованию уплотнений Duo Cone, способствующих поддержанию работы катков без подтекания масла, и передовых опорных катков с новыми подшипниками скольжения ресурс ходовой системы техники удалось существенно увеличить.

Бульдозер Б10М (новый)

Бульдозер Б10М с гидромеханической трансмиссией (ГТР, планетарная коробка, блок управляющих клапанов) и бульдозерным и рыхлительным навесным оборудованием, управляемым от гидравлики, – «венец» разработок завода «ЧТЗ – Уралтрак» на сегодняшний день. По сравнению со старыми моделями Т10М у него изменена компоновка моторного отсека для облегчения обслуживания, применены длинноходовые гидроцилиндры для снижения давления в гидросистеме, вынесены точки их крепления для удобства работы отвалом. Привнесены также улучшения в механизмы поворота (металлокерамические диски трения) и прочие узлы.

Машина Б10М лицензионной сборки, 2020 года выпуска. Утилизационного сбора нет.

Состояние: новый
Гарантия: 1 год
Год выпуска: 2020 г.

Без колёсных и гусеничных тракторов и бульдозеров невозможно представить сельское и лесное хозяйство, строительство России, освоение новых территорий, – такова уж наша география и климат. В нашей стране всегда велись как великие стройки на целинных землях, которыми славилось советское время, так и предпринимались храбрые попытки компаний из 90-х и 2000-х годов «доосвоить» территории, не до конца разработанные даже при Советском Союзе. Мы продолжаем строить газопроводы, нефтепроводы, вести крупные проекты на Сахалине, искать золото в Якутии и труднодоступных местах Карелии. Неудивительно, что большое внимание и уважение всегда сопутствовало разработке и появлению новых моделей тракторов и бульдозеров, а «Челябинский тракторный завод» (ныне «ЧТЗ – Уралтрак»), «Кировский завод» и прочие тракторостроители всегда были флагманами.

Новый бульдозер Б10М «ЧТЗ» – универсал по грунтам и проходимости

На промышленном и строительном рынке России уже хорошо известен бульдозер «ЧТЗ» Б10М – новая модель, отображающая все улучшения и современные конструкторские идеи в плане создания гусеничных бульдозеров. До появления нового бульдозера Б10М завод-изготовитель прошёл большой славный путь в течение многих десятилетий, пробуя разные модификации, исполнения, модели от Т-130 до Т-170, Б170, Т10М и бульдозеров-болотоходов с широкими гусеницами и очень низким удельным давлением на грунт при 20-тонной общей массе машины. Изменения и улучшения претерпели все узлы, от дизельного двигателя и коробки передач до кабины, от муфты сцепления до модификаций отвалов и прицепных устройств. Что же за машину мы имеем сейчас, о чём говорят технические характеристики бульдозера Б10М «ЧТЗ»?

1. Они показывают, до бульдозер развивает усилие тяги до 151 кН на 1-й передаче, что было и на тракторе Т10М с механической четырёхвальной коробкой, но теперь усилие тяги плавно и автоматически меняется в зависимости от встречаемого сопротивления тяге. Оператору машины не нужно думать об этом и использовать свой опыт переключения передач, полезный на «механике». Это достигается за счёт наличия гидромеханической трансмиссии, гидротрансформатора из 3-х рабочих колёс и планетарной коробки передач из 5-ти рядов.

2. Главная передача, как и было на «механическом» тракторе Т10М, коническая косозубая.

Читать еще:  Фрезерные инструменты Интерскол: высококачественные изделия для обработки древесины

3. С гидромеханической трансмиссией передач всего 3, три скорости движения вперёд и 3 назад. Нет такой переключения с валиками и вилками, как четыре скорости обычного и четыре – ускоренного хода вперёд и назад, как на Т10М с механической коробкой.

4. Вес Б10М оптимально используется при бульдозировании за счёт современных конструкторских разработок длинноходовых цилиндров, удерживающих отвал, и точек их крепления. Если машина имеет исполнение «болотоход» (Б10МБ), то удельное давление 20-тонной машины на грунт может быть не более 0,031 МПа.

Управляющая гидравлика и дизель нового бульдозера Б10М

5. Гидравлика Б10М управляет гидротрансформатором и коробкой передач. При установке на Б10М сваебойного оборудования или шнекового бурового она включает и дополнительную насосную станцию, и трубопроводы, поднимаемые на копровую мачту для гидравлического управления буровым оборудованием.

6. Современный – современное исполнение дизеля Д-180 «ЧТЗ – Уралтрак», 4-тактного с турбонаддувом. Старый Д-160 давно уже не выпускается и попадается на рынке только в восстановленном состоянии после капремонта.

Агрегат Д-180 – сам по себе сложная двухтонная машина, включающая:

  • механическую часть с кривошипно-шатунной схемой (коленвал с маховиком, зубчатые противовесы при частоте вращения более 1070 об/мин, распредвал, шатуны рабочих цилиндров, шестерни распределения);
  • систему охлаждения (радиатор, «водяная рубашка» дизеля);
  • систему масляной смазки, подачей масла от масляного насоса и разбрызгиванием;
  • систему подачи топлива и регулировки его подачи: топливный насос ТНВД, топливоподкачивающий насос, а также регулятор дизеля, работа которого влияет на ТНВД и позволяет как вращать коленвал в оптимальном режиме, так и наилучшим образом регулировать
  • систему первичного пуска коленвала дизеля – пусковым двигателем ПД- или электростартерная схема;
  • всевозможные фильтры (масляный, воздушный, топливный), датчики чистоты масла, подачи масла для смазки ротора турбокомпрессора и т.п.

Специалисты знают, что о хорошем современном дизеле можно говорить бесконечно, а его конструкция – во многом «жемчужина человеческой мысли», сочетающая в себе «умные» регулировки с небывалой мощностью и выносливостью.

Новая кабина Б10М, гусеничные тележки, система защиты ROPS – FOPS

7. Кабина Б10М в самом новом исполнении – достаточно уникального вида, «прозрачная» и 6-гранная, с большой площадью остекления и большим задним стеклом. С одной стороны, она имеет защиту от падающих предметов в составе системы безопасности ROPS – FOPS. С другой – оператор должен хорошо видеть, что «делает» сзади груз или инструмент на жёсткой или маятниковой сцепке.

8. Бульдозер Б10М имеет 5-катковые или 7-катковые гусеничные тележки, выверенную конструкцию натяжения ленты траков гусеницы между ведущим и натяжным колёсами, уникальное устройство 2-ступенчатого бортового редуктора, свойственное только машинам «ЧТЗ». Устройство гусеничного хода – одна из самых сильных сторон конструкции мощного тягача-вездехода «ЧТЗ – Уралтрак».

9. Что касается , можно отметить, что при своей мощности и универсальности не так уж огромен. В зависимости от разных видов отвалов и наличия прицепного устройства либо рыхлителя позади машины его длина составляет порядка 6-7 метров, что немногим больше широко известной легковой машины «Волга» (длина 5 м).

Отвалы, кирковщики, сцепки (ЖПУ, МПУ), гидравлические лебёдки ЛТ-

Характерные аксессуары и инструменты современного Б10М – различные виды отвалов (прямой, полусферический, поворотный), система защиты от переворота и падения предметов ROPS – FOPS, рыхлительное оборудование однозубое и трёхзубое с гидравлическим управлением – группа гидроцилиндров – и параллелограммным зубом. Отвал Б10М крепится на различные виды раскосов (гидравлических, винтовых), может в ряде случаев менять угол резания почвы, весит как узел порядка 2,3 тонн. При работе отвалом существует понятие «объёма призмы волочения» почвы или твёрдого грунта, и для Б10М он составляет до 4,75 м 3 . Ширина отвала Б10М в зависимости от его модификации – порядка 3,3-3,4 м.

Существует несколько десятков модификаций современного бульдозера Б10М в зависимости от количества опорных катков гусеничной тележки (5, 7), наличия прицепного устройства, видов отвалов и прочих инструментов. Например, исполнение Б10М-0111-1Е включает 5-катковые тележки, жёсткую сцепку (ЖПУ), полусферический отвал с гидроперекосом. Сам по себе этот отвал Б10М – предмет гордости завода-производителя, позволяющий как инструмент взять на 20% больше грунта. Помимо кирковочного устройства и прицепных устройств, бульдозер Б10М может оснащаться мощными гидравлическими лебёдками ЛТ-25, ЛТ-16, закрепляемыми на раме недалеко от бортовых фрикционов машины. Об устройстве и характеристиках этих лебёдок на нашем сайте рассказывает отдельный большой раздел “Лебедки тяговые ЛТ”.
