Сколько лошадиных сил у бензопилы дружба. Бензопилы Дружба – характеристики моделей, варианты самоделок из садовых инструментов

Содержание

Бензопилы Дружба. Обзор модельного ряда

Легендарная бензопила Дружба была разработана еще в середине 50-х годов ХХ с. Пермским машиностроительным заводом. Ее различные модификации до сих пор пользуются спросом, как у любителей, так и у профессионалов. На то есть ряд причин. Прежде всего, необходимо отметить высокую производительность инструмента.

Также потребители отмечают неприхотливость пилы, простоту и универсальность ее конструкции. Последнее обстоятельство способствует наличию огромного количества модернизаций, усовершенствований и самоделок, изготовленных на основе инструмента. Под брендом Дружба в разное время производилось несколько моделей бензопил.

Обзор моделей бензопилы Дружба

Давайте более подробно рассмотрим линейку Пермского машиностроительного завода:

  1. Бензопила Дружба 2.
  2. Бензопила Дружба 4.
  3. Бензопила Дружба 4 Электрон.
  4. Бензопила Дружба-5Э.

Рассмотрим подробнее данные модели.

Бензопила Дружба технические характеристики

Дружба 2

Сразу же после своего появления в 1955 году, бензопила Дружба 2 приобрела огромную популярность среди работников лесного хозяйства и садоводов-любителей. Инструмент, на тот момент, обладал рядом существенных преимуществ, главными из которых была высокая производительность, простота в использовании и ремонте. Двухтактный одноцилиндровый двигатель выдавал мощность около 3 л.с. (2,2 кВт), при этом частота вращения достигала 3 200 оборотов в минуту.

Важно: При работе с этой моделью необходимо соблюдать особую осторожность, на ней отсутствует многие современные системы защиты оператора.

С точки зрения современного потребителя эти показатели не особо впечатляют. К тому же у бензопилы были и другие недостатки. Производители в те времена не слишком заботились о безопасности потребителей своего инструмента. Пила не имела системы мгновенной остановки и кнопки остановки двигателя, заглушить его можно было вручную, перекрыв доступ топлива.

На первых моделях отсутствовала система автоматической смазки цепи, это понижало производительность работы и приводило к быстрому износу режущей кромки. Не вызывал восхищения и вес бензопилы Дружба – около 13 килограмм в снаряженном состоянии.

Дружба 4

Эта модель также давно устарела, однако продолжает пользоваться определенной популярностью. По сравнению со своей предшественницей, Дружба 4 имела ряд серьезных усовершенствований.

Прежде всего, создатели инструмента предусмотрели наличие смазки цепи, увеличилась и мощность двигателя до 4 лошадиных сил (2,94 кВт), при рабочем объеме в 95 см3. Цилиндр и поршень двигателя изготовлены из высокопрочного алюминиевого сплава, что увеличило их срок службы. общая скорость вращения вала — 5000-5400 оборотов в минуту.

Благодаря этим новшествам, существенно возросла мощность бензопилы Дружба, новая модель была в состоянии переработать до 75 кв. см. древесины за секунду.

Новая пила получила принудительную воздушную систему охлаждения двигателя. Зажигание свечи осуществляется посредством магнето и специального провода. Бензин из бака поступает самотеком – стоит только открыть топливный кран. В соответствии с инструкцией по эксплуатации бензопилы Дружба 4, для двигателя необходима топливная смесь в соотношении масло/бензин 1:15. Позаботился производитель и о комфорте работников – на пилу был установлен новый, усовершенствованный глушитель.

Важно: Не используйте бензин с октановым числом 93 и выше, это приведет к поломке двигателя.

Дружба 4 Электрон

Новое изделие отличалось наличием электронного зажигания. Его мощность — 3 кВт. Расход топлива — 720 г/кВт ч; расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Дружба-5Э

Последняя модель бренда получила название Дружба-5Э. Она отличалась большей мощностью двигателя (до 5 лошадиных сил) и более высокой производительностью. При этом инструмент потерял в весе 800 грамм. Операторы отметили меньший уровень издаваемого шума – в очередной раз был модернизирован глушитель.

В середине 90-х популярность инструментов этого модельного ряда резко падает, в связи с ухудшившимся качеством сборки и применением некачественных материалов.

Обкатка новой пилы Дружба

Для заправки используется специальное масло для двухтактных двигателей и бензин марки АИ-92, АИ—95.
Подготовьте топливную смесь из расчета масло/бензин 1 : 15. Обкатку бензопилы следует проводить, в соответствии с инструкцией по эксплуатации пилы Дружба, в два этапа. На первой стадии обкатки на холостом ходу должно быть выработано не менее четырех бачков топлива. После этого можно приступать к работе не перегружая инструмент.

Важно: Завод изготовитель между дросселем и колпачком карбюратора устанавливает стопорное кольцо. Не снимайте его до окончания обкатки.

На втором этапе пила должна отработать 25 часов в щадящем режиме. Лишь после этого можно снимать стопорное кольцо и приступать к полноценной эксплуатации.

Натяжка и смазка цепи

Производительность работы пилы и ее срок службы во многом зависит от правильного натяжения цепи и ее смазки.

  1. Наденьте цепь на шину.
  2. Установите шину на редуктор.
  3. Закрутите болты крепления, затем ослабьте их.
  4. В этом положении цепь должна провисать на 7-10мм.
  5. Зажмите болты крепления.

Бензопила Дружба 4 имеет систему автоматической смазки цепи. Залейте масло в бачок, на холостом ходу проверьте равномерность разбрызгивания масла.

Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:

  1. Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
  2. Демонтаж воздушного фильтра.
  3. Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
  4. При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
  5. Замена звездочки.
  6. Сбор в обратной последовательности.

Регулировка карбюратора

Часто бензопила Дружба заводится и глохнет, не заводится вовсе или расходует слишком много бензина. Одной из причин повышенного расхода топлива и неровной работы двигателя является неправильно отрегулированный карбюратор. Его регулировка не требует особых навыков и может производиться в домашних условиях.

Прежде чем приступать к разборке карбюратора, убедитесь в том, не залиты ли свечи топливной смесью – это довольно часто случается в агрегатах этого типа. Потом следует обратить внимание на бензоклапан и подогнуть его немного вовнутрь. Такая операция уменьшает количество, подаваемого топлива.

Если двигатель по-прежнему работает неровно, приступаем к регулировке карбюратора:

  1. Закрутите топливный винт до упора.
  2. Отверните его обратно на три полных оборота.
  3. Заверните до упора воздушный винт.
  4. Отверните воздушный винт на два оборота.
  5. Проверьте уплотнения на герметичность.

Техобслуживание

Ежедневное обслуживание проводится до и после работы: проверяется работоспособность бензопилы Дружба, производится ее очистка от загрязнений. Плановые осмотры проводятся в случае появления сбоев в работе, мелких неисправностей, чтобы отрегулировать карбюратор бензопилы, заточки цепи и т. д.

После окончания активных работ необходимо законсервировать агрегат. Очистить его от грязи, высушить, смазать рабочие детали, чтобы не формировалась коррозия, накрыть и поставить в сухое место.

Расконсервация бензопилы Дружба

  1. Тщательно очистите от заводской смазки наружные поверхности корпуса. Особое внимание уделите стартеру.
  2. Выкрутите свечу зажигания, промойте ее в бензине, протрите чистой салфеткой, просушите и вставьте на место.
  3. Протрите чистой салфеткой провод зажигания.

Преимущества и недостатки пил Дружба

  1. Простая конструкция.
  2. Прочный металлический корпус.
  3. Удобное расположение всех основных узлов.
  4. Удачная конструкция рамы, обеспечивающая безопасность пользователя и компенсирующая вибрацию пилы.
  5. Движение цепи осуществляется только на высоких оборотах.
  6. Неприхотливый двигатель.
  7. Длительный срок службы при правильной эксплуатации: 15-30 лет.
  8. Механический тормоз для остановки цепи при разрыве или ударе.
  9. Возможность использования низкооктановых бензинов.
  1. Съемный стартер: часто теряется, что приводит к потере рабочего времени.
  2. Отсутствие кнопки стоп, при каждом перерыве пилу приходится глушить (модель Дружба 2).
  3. Большой вес, работать с инструментом не всем под силу.
  4. Отсутствие оригинальных запчастей, модель давно снята с производства.
  5. Отсутствие системы автоматической смазки цепи.
  6. Отсутствие поворотного редуктора (в модели Дружба 2).
  7. Недостаточная герметизация топливного бака, вследствие чего в емкость могла попадать влага.

Наиболее распространенные неисправности

  1. Не заводится двигатель
    Проверьте наличие искры на электродах свечи зажигания. Убедитесь в отсутствии повреждений изоляции проводов, при необходимости почистите или замените свечу.
  2. Неровная работа двигателя, бензопила Дружба заводится и глохнет.
    Убедитесь в герметичности топливного бака, перебои в работе мотора довольно часто вызываются попаданием влаги и конденсата в топливную смесь.
  3. Быстрый перегрев двигателя
    Отрегулируйте карбюратор
  4. Перегрев редуктора
    Чаще всего причина перегрева вызвана отсутствием смазки. Устраните неисправность.
  5. Пила искрит на выхлопе, увеличился шум при работе
    Проверьте исправность глушителя. Его конструкция достаточно проста, ремонт возможен в домашних условиях.
  6. Отсутствие искры
    Причина может быть в неполадках модуля зажигания, а также нарушении промежутка между ним и магнитопроводом в маховике. Длина зазора – от 0,2 мм. до 0,5 мм.. Данная величина выставляется, используя специальную прокладку, которая находится между бобышкой маховика и модулем зажигания. Сломанный модуль заменяется. Кроме того, можно заменить свечу.
Читать еще:  Бензопила гудлак (goodluck): gl4500m, 5200, отзывы, инструкция, регулировка карбюратора, цена - Спецтехника Инфо

Самоделки из бензопилы Дружба

Мы уже упоминали, что благодаря универсальной и надежной конструкции, бензопилы этого бренда часто используют при изготовлении различных самодельных устройств. Порой приходится удивляться, глядя на то, что можно сделать из старой бензопилы Дружба. Давайте посмотрим на самые распространенные из них:

Мопед из бензопилы дружба. Найдите старый велосипед, сделайте на раме крепление и установите туда двигатель. Если вы используете горный байк, то вам понадобиться зубчатая передача и редуктор.

Моторная лодка. Вам понадобится двигатель и редуктор с передаточным числом 2:1. Не забудьте дополнить конструкцию лопастями диаметром от 21 сантиметра. Отметим экономичность вашего лодочного мотора из бензопилы. При скорости 20 км/ч., вы потратите за один час не более литра топлива.

Снегоход. Наибольшее распространение получил снегоход из бензопилы Дружба. Различные модификации этого небольшого транспортного средства верой и правдой служат своим хозяевам.

Важно: При изготовлении и модернизации различных инструментов и транспортных средств особое внимание следует уделить безопасности. Не советуем заниматься изготовлением болгарок – это изделие наиболее опасно в использовании. Несоблюдение правил техники безопасности может привести к тяжелым последствиям.

Помимо перечисленных самоделок можно часто встретить мотокультиваторы, окучники, газонокосилки, спроектированные на основе бензопилы Дружба. Такое решение значительно понижает цену изделия.

Обратите внимание на мотоблок с двигателем от бензопилы Дружба – он облегчит жизнь всем, кто занимается обработкой земли, да и груз перевезет на небольшие расстояния. Все чертежи для изготовления лодочных моторов, мопедов, снегоходов можно найти в сети Интернет.

Видео обзор пилы Дружба

Чуть ниже представлено несколько примеров обслуживания и эксплуатации различных модификаций бензопилы

Отзывы пользователей

Вот что можно прочитать на специализированных форумах, посетители которых до сих пор активно обсуждают позитивные и негативные характеристики бензопилы Дружба.

«Бензопила Дружба: умели раньше делать

Нашел сей девайс у себя в гараже. Год выпуска 1978. Сначала хотел выбросить, но затем стало интересно: заведется/не заведется. Почистил, поменял свечу, привел в божеский вид и после нескольких минут усилий таки добился своего. С тех пор она работает безотказно. Да, приходится каждый год менять кольца, но оно того стоит. Действительно – раньше умели делать.
А вот не еще один, не столь оптимистичный отзыв о бензопиле Дружба».

«Бензопила Дружба: хорошо, но тяжело

У нас эта бензопила появилась давно. Еще в детстве я видел, как отец спиливает огромные деревья и заготавливает дрова. Жили мы в то время в деревне, зимой грелись у печки. Иногда пила работала безотказно, а иногда отец часами колдовал над ней: то искру «искал», то карбюратор регулировал. Да и шуму она издает много. А когда, будучи старшеклассником, я и сам пытался поработать, то уже через несколько минут понял – не мое. От тяжести и вибрации пилы сразу же разболелись руки и заныла спина».

Бензопила Дружба. История модификации моделей и их эксплуатация

Это техника родом из СССР, которая всегда останется востребованной, несмотря на то, что сейчас электронные модели все больше вытесняют бензиновые. Это целая эпоха! Сколько лет прошло, а популярность свою она не теряет. Отличительной особенностью цепных пил Дружба является надежность, простота в управлении и низкая стоимость. И все это отлично сочетается в данной бензопиле! Ее можно встретить в большом количестве советских фильмов, она была незаменимым помощником при валке деревьев в тайге и заготовке дров на зиму на протяжении длительного периода времени.

Основным недостатком бензопилы Дружба является внушительный вес устройства и из-за этого оператору необходимо делать периодически остановки для отдыха.

Если Вас интересует, сколько будет стоить бензопила Дружба, то ответ будет от 3000 до 4000 тысяч в зависимости от состояния и модификации.

История модификаций бензопилы Дружба

Дружба является одной из первых бензопил, которые появились в СССР. Ее прообразом является старая-добрая «Дружба-2». Первый выпуск бензопилы «Дружба-4» состоялся в 1955 году на заводе им. Дзержинского в Перми. Эта была модификация с креплением ручек непосредственно к самой крышке вентилятора. Со временем она была перенесена на хомут, который соединяет двигатель и редуктор. Затем с 1960-го по 1980 гг. выпускалась бензопила Дружба-4А. На ней уже был установлен магнето и карбюратор.

В 1990 году было внесено конструкторское изменение в виде электронного зажигания, и начался выпуск цепных бензиновых пил «Дружба-4А-Электрон».
Последняя модернизация, которая появилась на свет, и живет до сих пор является «Дружба-4М». Она получила карбюратор нового типа КМП-100У. Производятся они уже на заводе «Дружба-Алтай».

Технические характеристики

Лучшие модели бензопил Калибр

Дружба является техникой из СССР, и свой пик популярности она также оставила там. Несмотря на модернизацию и выпуск вроде бы качественных бензопил «Дружба-Алтай» и «Дружба-Электрон», своего широкого применения они уже такого не находят в силу очень большой конкуренции.

Однако те, кто остался верен бензопиле «Дружба» в один голос твердят, что лучше этой бензопилы просто не найти. Ее конструкция проста, детали всегда есть в доступности, неприхотлива в обслуживании. Мотор с 4 лошадиными силами справится с любыми задачами и при любых погодных условиях.

Инструкция по эксплуатации

Прежде, чем приступить к работе с бензопилой Дружба следует изучить инструкцию по эксплуатации. Это поможет понять принцип работы и устройства бензиновой пилы, а также предотвратить возможные поломки и нанесение вреда оператору. А еще лучше найти опытного владельца и попросить его проинструктировать.

При проведении работ необходимо быть осторожными. Во время валки деревьев или обрубки сучьев тщательно продумайте место их падения, чтобы они не нанесли вред оператору. Во время распиливания сруба начинайте от основания и продвигайтесь к кроне.

При проведении работ в зимний период мотопилой Дружба не давайте сразу нагрузку на двигатель, а подождите 2-3 минуты, чтобы он прогрелся.

Если в процессе работы или перед ее началом выявились какие-либо поломки (повреждения рукояток или наличие трещин на корпусе, появление дыма или стороннего запаха) следует немедленно остановить проведение работ и исправить их.

При работе с цепной бензопилой Дружба оператор должен быть одет в защитную спецодежду: очки, комбинезон, ботинки.

Топливная смесь

Бензопила Дружба работает на смеси масла и топлива. Отличительной чертой этого инструмента является неприхотливость к качеству смазочного материала и бензина. Масло можно заливать любое для двухтактных пил, а бензин должен быть марки АИ-92 или АИ-95. Руководство пользователя рекомендует разбавлять бензин и масло в соотношении 1:25.

Для смазки цепи используется любое цепное масло, а зачастую и просто моторное.

Инструкция по первому запуску

Найти новую Дружбу сейчас можно, но очень тяжело. Все чаще эти модели просто передаются по наследству и будут применяться еще на протяжении большого количества времени. Поэтому она уже полностью готова к работе, достаточно залить масло, подтянуть цепь и начать работу.

Обслуживание

С целью максимального продления срока службы бензопилы Дружба, необходимо регулярно производить техническое обслуживание в соответствии с рекомендациями мануала по эксплуатации.

Перед началом проведения работ убедитесь в наличии топливной смеси и ее качестве. Если бензопила Дружба не применялась на протяжении 1-го месяца или более, то слейте остатки топлива и залейте новое – свежее. А также не забудьте про смазку для цепи, ее необходимо обновить.
При проведении работ шина отвечает за вращение цепи и при получении нагрузок, ей свойственно стираться с одной или с другой стороны. Чтобы равномерно распределить износ по всей длине, необходимо раз в неделю ее переворачивать на 180 градусов.

Описание основных неисправностей

Несмотря на то, что бензопилы Дружба имеют высокое качество сборки, им свойственно периодически выходить из строя и правила исправления, наиболее часто встречающихся неисправностей, должен знать каждый владелец этого инструмента.

Двигатель не заводится:

  1. На свече зажигания образовался нагар или выставленный неправильный зазор, пропала искра.
  2. Засорился воздушный фильтр.
  3. Отсутствие топлива.
  1. Засорился воздушный фильтр.
  2. Неправильно настроен карбюратор.
  3. Неправильная пропорция топливной смеси.
  4. Подробное описание неисправностей приведено в инструкции по эксплуатации.

Настройка карбюратора

Карбюратор в бензопиле Дружба отвечает за подачу топлива. И его необходимо уметь настраивать под конкретный вид работ. Причин не правильной настройки карбюратора может быть много: большая нагрузка, увеличенная вибрация, низкое качество топливной смеси и т.д. Сигналами о том, что настройка карбюратора произведена неверно является:

  1. Потеря мощности.
  2. Бензиновая пила не держит холостые обороты.
  3. Чрезмерный расход топлива.
  4. Образование дыма или чрезмерной копоти.
  5. Трудный запуск или глохнет при работе.

Регулировка карбюратора очень проста, следующая последовательность поможет в этом разобраться:

  1. На бензопиле есть два винта, отвечающих за подачу топлива на минимальных и максимальных оборотах, и суть настройки заключается в изменении их натяжении при различной нагрузке.
  2. Изначально следует настроить подачи топливной смеси на низких оборотах.
  3. Затем другим винтом откорректировать при максимальной мощности.
  4. Настроить работу при холостых оборотах.
  5. Еще раз перепроверить все режимы.

Заточка зубьев

При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь. Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:

  1. Большая вибрация при распиле.
  2. Слишком большой расход масла для цепи.
  3. Не ровный распил.
  4. Прилегание больших усилий для распила.

Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.

Читать еще:  Бензиновая или электрическая газонокосилка – что лучше?

Настройка свечи зажигания

С целью обеспечения нормальной работы двигателя, свеча зажигания должна иметь отрегулированный межэлектроный зазор и не иметь отложений смазки, шлака и нагара. Делается это для того, чтобы искра нормально проходила через нее и не пропадала, и, как следствие, мотор не глохнул во время эксплуатации.

Чтобы провести регулировку свечи, необходимо сделать следующее:

  1. Закрутите до конца топливный винт.
  2. Открутите его на 3 оборота.
  3. Завинтите воздушный винт и открутите его на два полных оборота.

Переходную муфту уплотните любым герметиком или подложите жестяную полоску.
Еще одной причиной отсутствия искры может быть налипание грязи на свече зажигания, в таком случае следует просто очистить ее.

Самоделки из бензопилы Дружба

Еще одной причиной большой популярности бензопилы Дружба является широкий спектр возможных самоделок своими руками из этого инструмента. В советское время ее применяли везде, где это только возможно. Давайте рассмотрим наиболее распространенные модели самодельных устройств с внушительной доработкой.

Популярность бензопилы Дружбы при разработке снегохода обусловлена простотой конструкции и разборке устройства.

Общий чертеж снегохода представлен на следующем фото:

Основной при изготовлении снегохода является создание чертежа, в котором следует соединить трансмиссию, двигатель и лыжи.

Схема изготовления стойки представлена на данном фото:

А вот чертеж гусениц:

Приводной вал можно изготовить по следующей схеме:

В качестве рулевого элемента можно взять руль от обычного скутера или велосипеда, а вот система торможения здесь никак не предусмотрена, достаточно просто сбросить ручку газа, ведь больших скоростей на нем вы не разовьете.

Мотоблок из бензопилы Дружба

В основном бензопила применяется в сельской местности в частном порядке. Садово-огородных работ всегда очень много и делать их руками тяжело. Поэтому люди постепенно придумали то, как доработать бензопилу в мотоблок. При желании можно сделать из него окучник или культиватор, а вернее мотокультиватор.

Общий вид мотоблока из бензопилы представлен на следующем чертеже:

А вот видео пример окучника, культиватора или мотокультиватора:

Веломопед из бензопилы и велосипеда

Да! Люди и такое придумали еще в СССР. Это прообраз мотоциклов. Люди просто прикручивали мотор к велосипеду и соединяли его с колесом. Таким образом получалось весьма интересное приспособление, которое представлено следующем видео обзоре:

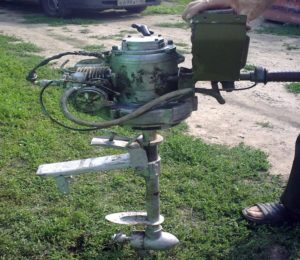

Лодочный мотор из бензопилы Дружба

Наши мужчины очень любят две вещи: что-то делать в своем гараже и ходить на рыбалку/охоту. А если денег на лодку нет, то ее всегда можно сделать в гараже! Для этого достаточно найти пару фото с чертежами в интернете, старую пилу и иметь обычную лодку на веслах и бензопилу. Для этого, правда, понадобятся некоторые слесарные и токарные умения.

Газонокосилки или мотокоса

Для поддержания в порядке придомовой территории можно использовать бензопилу. Вы спросите как? Да элементарно! Достаточно просто соорудить из нее газонокосилку. Это может быть или простая модель с валом и триммерной головкой (обычная косилка), или немного сложнее в виде газонокосилки на колесах. Выбор за Вами.

Двигатель для мопеда

Если у Вас есть желание, время и умение, то из старой бензопилы и велосипеда можно сделать полноценный мопед. Для этого есть целые форумы, посвященные обсуждению и нюансам конструкции. Если поднабраться терпения, то в итоге может получиться неплохой Харлей, например, как на фото:

Видео обзор

Ниже представлен видео обзор работы на цепной пиле Дружба Алтай:

Бензопила Дружба 4 может легко заводиться и при отрицательных температурах. Следующий видео обзор этому
явное подтверждение:

А вот еще один большой видео обзор бензопилы «Дружба-4»:

Отзывы владельцев

Ниже собрано несколько отзывов с тематических форумов касательно опыта работы на бензопилах Дружба:

Анатолий, 35 лет, Киев:

«Дружба это не просто техника, в нее вложена душа конструктора. В ней есть все необходимое, и при этом нет ничего лишнего в виде современных наворочек или чего-то такого. Она сделана из чистого металла, подтверждением этому является большой вес устройства. Дружба способна работать при любых температурах и в любых условиях. Для нее просто нет непосильных задач. При грамотном обращении она прослужит долгие года. Моя, например, мне досталась еще от моего отца и до сих пор работает отлично! Единственное, топливную смесь заливаю.»

Роман, 45 лет, Киров:

«Это просто идеальная техника для наших людей. Это как Жигуль, в ней нет ничего лишнего, но все часто ломается. Ее конструкция продумана до мелочей, а мотор с 4-мя лошадиными силами выдерживает любые нагрузки. Из нее можно делать очень много самоделок в виде мотоблоков или косилок, но соль именно в ее призвании – работать в виде бензопилы. Разбавил масло, бензин и пошел работать. Она спиливает все на своем пути, просто дай древесину и она будет пилить. Топливной смеси ест многовато, но не критично.

Плюсы: Надежность проверенная годами.

Минусы: Часто ломается, но ремонт обходиться в копейки. Иногда пропадает зажигание. Большой вес»

Характеристики бензопилы Дружба

Бензопила Дружба – это настоящая легенда среди подобной техники, которая до сих пор считается востребованной, а компания продолжает выпуск. Все это благодаря высокому показателю производительности и интуитивно понятному управлению. Но даже при такой богатой истории и популярности, далеко не все знают характеристики и модельный ряд инструмента с большой буквы «Д». В статье будет описана история пилы, ассортимент всех версий и модификаций, а также технические данные с советами по эксплуатации.

История выпуска бензопилы Дружба

Самый первый прототип бензопилы был сконструирован и выпущен в 1953 году в Перми. Через два года инструмент был поставлен на конвейерное производство во втором городе – Бийск, в этих же городах производился ремонт и обслуживание. Пила очень хорошо зарекомендовала себя на лесоповалах соседних областей, поэтому вопрос о конструировании новой модификации уже не стоял, а полным ходом был в разработке.

В конце пятидесятых появилась новая модификация (Дружба-2), где были изменены рукоятки, которые перенесли на вентилятор. И только в 1960 году они попали на свое привычно место, этой модели дали номер «4» и тот самый карбюратор КМП-100. Данная модификация выпускалась целых 20 лет подряд, а уже в восьмидесятом году появилась «4М Электрон» с электронным зажиганием. Однако, уже в 1991 году была произведена замена цепей на более современные, а также поставлен новый карбюратор КМП-100У. И вот в начале двухтысячных появляется последняя модификация, которая также имеет букву «Э» в названии, но уже порядковый номер «5». Новая пила отлично выполняет свою работу и является одной из лучших моделей в сегменте, как ее прототип почти семьдесят лет назад.

Модели, фото, характеристики

За все время существования этой пилы было три основных модификации, которые довольно схожи по конструкции, но имеют ряд технических отличий. У каждой модели был свой номер, который давался неспроста, а за основные технические параметры: цифра обозначала количество лошадиных сил, а буква обозначала тип зажигания. Подобную манеру классификации, как и всю техническую базу переняли такие фирмы, как «Урал» и «Электрон». Теперь разберем более подробно порядковые модели: «2», «4» и «5».

Дружба-2

Самая первая массовая модель, которая появилась еще 50-х годах, но уже тогда стала настоящим хитом. Имеет двигатель мощностью в 3 лошадиных силы (первый прототип имел две, но для массового производства двигатель был заменен, однако порядковый номер был выдан «2»). Для конвейерного производства были переработаны некоторые детали, чтобы сделать инструмент удобнее и безопаснее, а именно перенесли рукоятки, установили тормоз для цепи и сделали корпус из огнеупорного сплава. В основном устройство использовали на лесопилках и лесоповалах по прямому назначению, но также приобретали для личного пользования.

Дружба-4

Дружба-4 стала еще одним технологичным прорывом в сегменте, потому что в новой модификации смогли оставить прежние габариты, вес, двигатель, но значительно подтянули мощность до четырех лошадиных сил. Также были учтены пожелания пользователей и была немного переработана конструкция, чтобы было удобно производить ремонт двигателя, а в комплект поставлялись необходимые запчасти и усилили подшипник на коленчатом вале. Четвертая версия стала самой успешной и имела два вида с маркировочными обозначениями «А» и «Э». первый вид был оснащен специальной функцией автономной смазки цепи, а второй имел электронный тип зажигания. Был добавлен знаменитый поворотный редуктор бензопилы Дружба, который значительно расширил функционал агрегата и позволил производить распил под углами в 60 и 90°.

Из нововведений также стоит отметить усиленный корпус, наличие глушителя и специального устройства для снижения вибраций во время работы.

Дружба-5Э

Дружба-5Э – это современная модель, которая была выпущена относительно недавно. Имеет ряд заметных изменений, которые делают эту пилу значительно лучше предыдущей версии. Зажигание здесь электронное, а двигатель мощностью целых 5 лошадиных сил, как и говорит соответствующий номер в названии. Были подтянуты и другие характеристики, как скорость оборотов и улучшенный глушитель, который снизил уровень шума до 105 дБ. Еще нельзя не отметить того факта, что со всем этим техническим улучшением не увеличился вес, а, наоборот, снизился, что сделало использование еще удобным.

Техническая таблица характеристик

Ниже представлены технические характеристики бензопилы Дружба, для сравнения были взяты три основных версий бензопилы.

Двухтактный, один цилиндр

Устройство бензопилы Дружба

По сути, все версии имеют очень похожее устройство и двухтактный двигатель с одним цилиндром, но каждая модель была способная выдавать совершенно разные характеристики. В основном устройство конструкции состоит из:

  • двигателя;
  • пильной части с цепью;
  • рамы с ручками;
  • топливный бак.

В иных версиях присутствовали такие модификации, как:

  • электронное зажигание;
  • тормозная система безопасности;
  • система автономной смазки цепей;
  • поворотный редуктор.
Читать еще:  Боковой погрузчик: с загрузкой, вилочный, цена, многоходовой, захватом, поворотом

Инструкция по запуску пилы

В комплект каждой версии бензопилы входила специальная техническая документация или инструкция, которую очень важно изучить перед использованием. Дело в том, что пила Дружба несколько отличается от обычных инструментов в том сегменте, которые использует для бытовых нужд на любой дачном участке.

Исходя из этого нужно с особым вниманием использовать этот агрегат и следовать следующим правилам эксплуатации:

  1. Перед тем как начать работу, нужно убедиться в том, что инструмент находится в рабочем состоянии, а именно, топливный и смазочный бак заполнены до нужного объема, все уплотнения герметично закрыты, а пильная часть отрегулирована.
  2. Затем нужно достать подсос и переключить стартовый тросик.
  3. Принять устойчивое положение и одним резким рывком привести технику в действие.
  4. Инструмент должен поработать на малых оборотах вхолостую, особенно, если это первый запуск. Для новой пилы нужно около 40 минут, а для последующего использования достаточно 5-10 минут.
  5. Первый распил нужно делать аккуратно и небольшими поступательными действиями, чтобы проверить, насколько хорошо зафиксирована цепь. Если все в порядке, то можно продолжать работу.

Лучше всего, если первый запуск будет производиться в присутствии опытного человека, который уже работал такой пилой. Если такой возможности нет, то в интернете есть различные видео и фото бензопилы дружба, где наглядно производится демонстрация запуска.

Заключение

Бензопила Дружба – это настоящая легенда в мощном железном корпусе, которая десятилетиями была одним из лучших инструментов в своей сфере. Используя эту технику, нужно соблюдать все правила безопасности, потому что инструмент сам по себе тяжелый и травмоопасный. При выборе стоит учитывать технически возможности, а уж потом смотреть на цену.

Дружба 4 — бензопила, которая до сих пор пилит!

Дружба 4 – это легендарная бензопила, которая выпускалась в двух городах России с 1955 года: Пермь и Бийск. Разработана в 1953 году. Стоит отметить, что в 1958 году в Брюсселе проходила выставка, в которой принимала участие бензопила Дружба 4, и именно там она была награждена «Золотой медалью». Удивлены? Я тоже! Думаю, только по этому поводу стоит сделать обзор этого легендарного инструмента.

Назначение

Бензопила, благодаря хорошей мощности и достаточной длины шины, позволяет отнести ее к классу профессиональных валочных пил. Ее основное предназначение – валка леса и распиловка бревен. Сучки ей уже не попилить, да и на стройке она будет крайне неудобна из-за большого веса и размера.

Технические характеристики

Бензопила на сегодняшний день морально устарела, все-таки полвека прошло, поэтому стоит относиться с пониманием к ее характеристикам.

На заметку. Дружба 4 хоть и раритет, однако, по сей день большое количество экземпляров находится в рабочем состоянии и пользуется спросом среди населения страны и ближнего зарубежья! Это благодаря тому, что в 60-е годы были выпущены очень надежные бензопилы.

Вернемся к техническим характеристикам бензопилы Дружба 4:

  • вес: 12 кг (он распределен максимально равномерно по всему корпусу, для комфортной работы оператора);
  • шина: длина 45 см.;
  • шаг цепи: 0,325 дюйма;
  • тип топлива: бензин АИ-92 + масло для 2Т двигателей.
  • вместимость топливного бака: 550 мл.;
  • вместимость масляного бака: 260 мл.;
  • смазка цепи: автоматическую смазку цепи имела только бензопила Дружба 4А;
  • марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
  • рабочий объем: 94 куб. см.;
  • мощность: 4 л.с. (2,94 кВт.);
  • максимальные обороты коленвала: 5200 об/мин;
  • система смазки: бензин с маслом;
  • система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.

Фланцевое соединение предоставляло возможность без особых проблем заменять вышедший из строя узел, а также предоставляла возможность поворота пильную гарнитуру на произвольный угол.

Кстати, двигатель бензопилы Дружба 4 был настолько хорош, что в последующем применялся для изготовления многих агрегатов: мотоблоки, насосы, лебедки, газонокосилки. Любители строить технику своими руками используют его и по сей день при конструировании самоделок из бензопилы.

Модификации

За все время выпуска бензопилы, Дружба 4 не претерпела каких-то серьезных конструктивных изменений. Давайте посмотрим, какие незначительные изменения происходили в конструкции бензопилы:

  1. 1950 — 1960 годы. Первая конструктивная модификация касалась изменения варианта крепления ручек, их стали крепить к крышке вентилятора, в последующем крепление перенесли к хомуту, который соединял двигатель и редуктор.
  2. 1960 — 1980 годы. В это время на конвейер поступила и выпускалась 20 лет, модификация бензопилы под названием Дружба – 4А, которая имела два главных достоинства: контактное магнето и всем известный карбюратор КМП-100. В конце 80-х модификация бензопилы Дружба -4А снята с производства.
  3. Конец 1980-х годов. Выпуск модификации Дружба-4М Электрон. Впервые применено электронное зажигание.
  4. 1990-е года. Оснащение бензопилы современным (в то время) карбюратором КМП-100У. Изменения в пильной гарнитуре – использование цепей современного типа.

Многие путают и говорят, что на бензопиле Дружба 4 был произведен ряд других изменений, таких как, съемный стартер, разъемный картер и съемный цилиндр, однако они глубоко ошибаются. Все эти изменения были произведены на бензопиле Урал, основой которой послужила Дружба.

Топливная смесь

Топливо для бензопилы Дружба 4 разводится также как и для всех других типов двигателей 2Т. Соотношение бензина и масла 1:50. Это означает, что на 0,5 литра бензина нужно добавить 10 грамм масла. На 1 литр бензина нужно 20 грамм масла. В качестве мерки удобно использовать шприц на 20 кубиков.

Рекомендуется применять бензин марки АИ-92. Масло для двухтактных двигателей. Можно использовать обычное масло 2Т от Лукойл или Stihl, Husqvarna.

Устройство бензопилы

Для быстрого обслуживания и эффективного ремонта бензопилы Дружба 4 следует знать ее устройство. Подробно почитать про устройство и конструктивные особенности можно в инструкции по эксплуатации. В нем же можно найти советы и рекомендации по ремонту и устранению неисправностей своими руками. Для наглядного ознакомления рекомендуем посмотреть фото ниже, на нем указаны все основные узлы, пронумерованы и подписаны.

Обратите внимание, в нижнем правом углу находится схема устройства карбюратора, которая состоит всего из 15 деталей. В верхнем правом углу общая схема, а с левой стороны поперечный разрез двигателя Дружба-4А Электрон.

Инструкция по ремонту и эксплуатации

Она ни чем особо не отличается от типовых и имеет в своей структуре разделы:

  • технические характеристики;
  • реконсервация;
  • подготовка к работе;
  • пуск и остановка двигателя;
  • обкатка новой мотопилы;
  • текущий ремонт;
  • хранение;
  • регулировочные работы;
  • и другие.

Для тех, кому нужна инструкция по ремонту, перейдите в раздел Инструкции на нашем сайте и скачайте ее.

Устранение неисправностей

Конструкция бензопилы Дружба 4 на столько проста, что позволяет без проблем произвести ремонт своими руками многих узлов. Самым слабым местом пилы считается зажигание и карбюратор. С контактной системой зажигания проблем еще больше. Давайте разберемся, почему возникают эти неисправности и как их устранить своими руками.

Регулировка карбюратора

Первая причина проблем с карбюратором – залитые топливной смесью свечи. Это не означает, что сразу нужно разбирать карбюратор. Первым делом обратите внимание на бензиновый клапан, иногда достаточно подогнуть его немного вовнутрь. Данная операция позволит уменьшить количество подаваемого топлива.

Если это не помогло, то переходим к простой операции настройки карбюратора:

  1. До конца закрутить топливный винт.
  2. Отвернуть его обратно на 3 полных оборота.
  3. До конца закрутить воздушный винт.
  4. Отвернуть воздушный винт на 2 полных оборота.

Не забудьте проверить уплотнения на герметичность, чтобы исключить вероятность подсасывания воздуха в систему, это также может служить причиной неисправности, когда бензопила заводится и глохнет.

Как выставить зажигание

К ремонту зажигания приходят очень часто, особенно если оно контактное. Выражается проблема в проблеме запуска горячего двигателя. Виной тому слабая система зажигания. Просто так его не выставить, тут нужно знать подход, как отрегулировать зажигание на бензопиле Дружба 4, т.к. есть свои подводные камни.

Предлагаем вам посмотреть видео, автор которого подробно рассказывает о регулировке зажигания бензопилы.

В принципе, ничего сложного нет. Для регулировки бесконтактного, достаточно соединить метки корпуса и блока зажигания. При регулировке контактного есть много нюансов, сам процесс сложный, поэтому стоит посмотреть видео выше, автор подробно рассказывает о процессе. Вот, первые шаги регулировки:

  1. Установить поршень в НМТ.
  2. Почистить контакт.
  3. Проверить зазор — 0,3мм.
  4. Если зазор меньше, то открутить крепежный винт и увеличиваем зазор до 0,3мм.
  5. Затянуть винт и снова проверить зазор.
  6. Выставить срабатывание зажигание так, чтобы оно срабатывало не доходя 4 мм до ВМТ (как это сделать подробно описано в видео выше).

На заметку, во избежание постоянных проблем с контактным зажиганием, его переделывают на бесконтактное.

Основные неисправности

Редко, но все же с пилой случаются и другие неисправности. Например, нет искры на свече или бензопила вообще не заводится. Для лучшего понимания и усвоения информации по устранению подобных неисправностей рекомендуем посмотреть видео.

Как быть с запчастями

В магазинах запчасти на бензопилу Дружба 4 не найти, все-таки это уже раритет. Единственное место где еще можно их приобрести, это на барахолке – рынок где бабушки и дедушки торгуют тем, что у них лежит дома без дела. Не поверите, но там можно найти многие запчасти в состоянии новых. Они лежали длительное время, но ни разу не ставились на пилу.

Еще одно место – это доски объявлений, на подобие авито. Особенно часто там продают цепи и шины к бензопилам Дружба.

Бензопила Дружба 4 проста, как автомат Калашникова, благодаря этому она долговечна (особенно модели 50-60 годов выпуска), проста в обслуживании и ремонте. Пила без проблем ремонтируется в поле «на коленке» без специальных инструментов. В своем хозяйстве она пригодится для заготовки леса или дров в небольших объемах. Для профессиональной работы все же лучше пользоваться современными пилами. Все сказанное в рамках статьи подтверждается многочисленными отзывами пользователей сети Интернет.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
